氣力輸送器又稱氣動傳送器、氣力傳送器、氣動輸送器、物料輸送器、顆粒輸送器、在線輸送器，管道輸送器等。
盛德凱氣力輸送器：具有簡單、快捷、實現物料遠程輸送
氣力輸送器的簡介：
氣力輸送器又稱氣動傳送器、氣力傳送器、氣動輸送器、物料輸送器、顆粒輸送器、在線輸送器，管道輸送器等。盛德凱氣力輸送器是質量穩定可靠、性價比高的產品。應用于紡織、化工食品、電子塑膠、醫藥、包裝等行業的輕質物料氣動管道輸送。對于藥丸包裝，小鋼珠傳送至裝配線，注塑機上塑膠母粒的上料，以及廢料吸除、廢料收集等輕小固體物質的傳送有著明顯地效果。采用盛德凱氣動輸送器是一個低成本效率高的解決方案。多個氣力輸送器串聯，可把物料輸送更遠、更高。
氣力輸送器的原理：

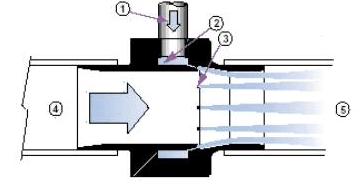

當壓縮空氣進入(1)氣動輸送器環形高壓腔（2）后，通過內部的物理結構向右側噴嘴（3）高速噴出，這股高速氣流在入口處（4）產生一高負壓區(真空)，于是入口處的物料被高壓氣流吸入，隨壓縮空氣一起移往右端（5）,并被輸入到指定位置。采用這種氣流輸送的方式，輸送啟停和速度通過調整壓縮空氣的開關和流量來實現，非常易于控制。
氣力輸送器的特點:
1)無運動部件，因此使用更加安全且免維護。
2)結構緊湊、體積小、操作簡單、容易安裝，使用壽命長。
3)壓縮空氣為動力，不用電，無電氣干擾，可應用于易燃易爆、重污染及高溫場合。
4)氣流強度可調，耗氣量小，且容易開關，低噪音。
5) 安全性好，有不銹鋼和鋁合金兩種材質。
6) 提供多種規格，管道內徑從13mm—121mm。

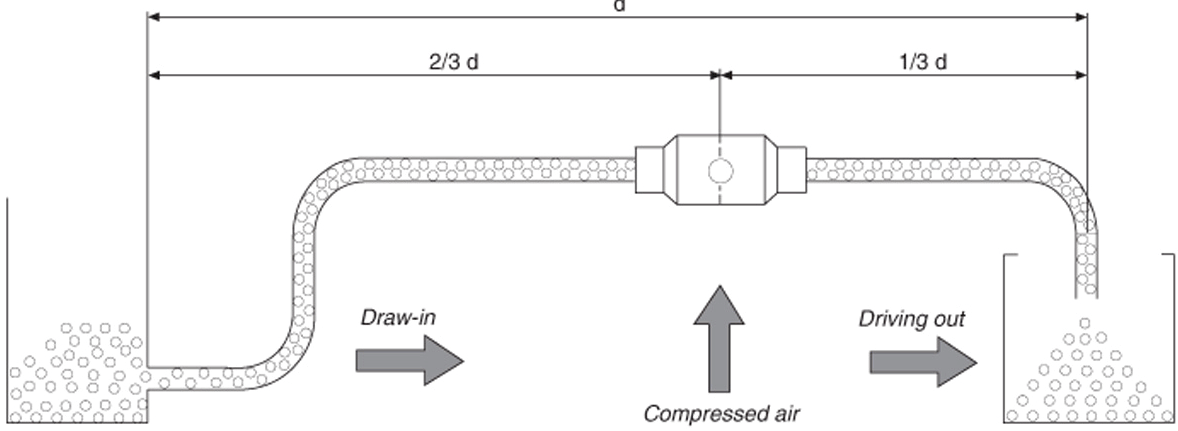

7) 可與標準軟管連接組成遠距離輸送系統,氣動輸送器具備高流通能力。
氣力輸送器的應用：紡織、化工食品、電子塑膠、醫藥、包裝等行業的輕質物料氣動管道輸送
1）在瓶裝生產線上輸送瓶蓋等小物品。
2）在制造業中輸送小鋼珠（軸承裝配線）、小螺絲的輸送。
3）在制藥包裝線上輸送藥丸、膠囊、藥片等。
4） 在食品流水線輸送干燥食品。
5）在注塑行業中給注塑機上料，輸送原料塑膠顆粒，效果明顯。
6）在包裝印刷、造紙、紡織中用于廢料收集、移除和輕質物料的輸送。
7）在機械加工中對油煙的抽送，焊接作業中對煙霧的吸除。
|
盛德凱氣力輸送器型號與參數（強力型） |
||||||||
|
型號 |
直徑Amm |
直徑Bmm |
直徑Cmm |
直徑Dmm |
E mm |
入口螺紋F |
耗氣量L/min |
真空度Kpa |
|
SK-Q19 |
19 |
19 |
13 |
40 |
100 |
PT1/4 |
600 |
-45 |
|
SK-Q25 |
25 |
25 |
19 |
46 |
111 |
PT1/4 |
810 |
-38 |
|
SK-Q32 |
32 |
32 |
26 |
53 |
111 |
PT3/8 |
1030 |
-35 |
|
SK-Q38 |
38 |
38 |
32 |
63 |
124 |
PT3/8 |
1530 |
-22 |
|
SK-Q51 |
51 |
51 |
45 |
72 |
134 |
PT3/8 |
2250 |
-18 |
|
SK-Q64 |
64 |
64 |
55 |
96 |
143 |
PT1/2 |
2600 |
-17 |
|
SK-Q76 |
76 |
76 |
68 |
108 |
143 |
PT1/2 |
3100 |
-15 |
|
在0.69Mpa壓力下測得數值僅供參考 |
||||||||
?被輸送的物體直徑應小于輸送器的喉道C
?軟管或管道的直徑
?被輸送物體的較重或密度大，在壓力足夠的情況下，可選強力型
